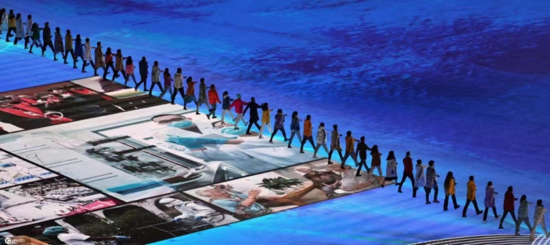

冰雪盛會綻放，匯聚世界目光。國家體育館鳥巢地面巨型LED屏，精彩奪目。

整個顯示系統11626㎡，使用安全性能極高的4備份顯示，搭載AI、裸眼3D、5G、8K技術，總像素超4億，相當于16塊4K超高清顯示屏，10萬張接收卡帶載。

史無前例的超級巨屏，萬眾矚目的世界級現場，對其背后的拼控、控制系統，提出了最嚴苛的要求：1.必須以極其簡潔的構架，實現超大分辨率同步顯示2.必須確保顯示屏0風險穩定運行，萬無一失。

為滿足此要求，諾瓦圍繞下面4點展開：

一、極簡的16K拼控方案

整個地屏，采用了諾瓦最新的全鏈路超級顯控解決方案。

該方案高度集成了視頻拼接處理與信號發送功能，16K高清畫面高精度同步輸出，僅用16臺超級拼控，即實現了巨幅異形屏幕的顯示控制。

加上冰立方、瀑布屏、雪花屏，共計使用24臺超級拼控，即完成了傳統“拼接+發送”近600臺設備才能完成的工作。無論是設備數量、連線數量，都下降了一個數量級。

這一創新，極大地精簡了系統架構，將系統穩定性提升到了全新高度。

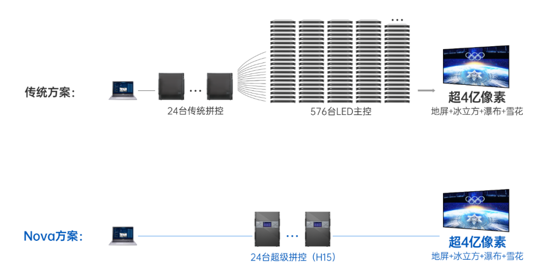

系統架構對比示意圖
二、像素級冗余熱備份

為確�，F場顯示萬無一失，諾瓦采用四重像素控制技術，對LED像素點進行冗余熱備份。

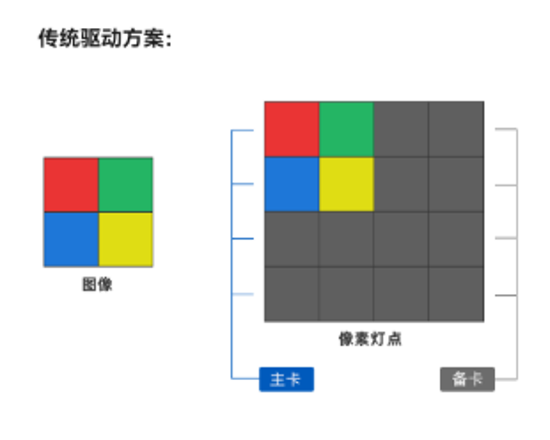

傳統驅動方式，圖像僅點對點顯示，如果像素燈點出現故障，則畫面會出現黑點，影響畫面呈現。
本項目的創新驅動方式則不同。

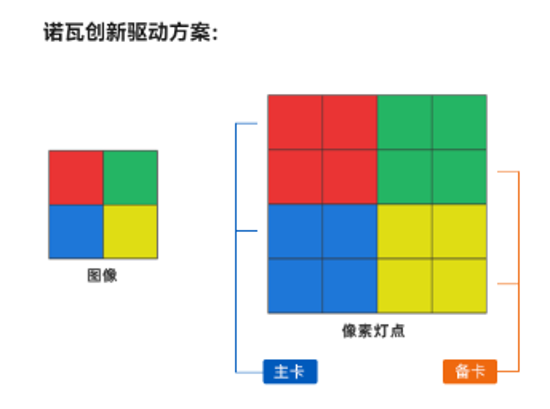

像下圖這樣，四重像素控制技術，單個像素燈點出現故障、單張接收卡出現故障，均不影響畫面呈現，讓現場顯示安全系數增加4倍。

方案對比示意圖
三、4機冗余，16重備份方案

在顯示控制方面，通過前端拼控和后端接收卡相互配合：每個箱體均采用雙接收卡備份設計，構建了4個互為備份的數據通道。4個通道同時工作，實時收發數據。

當主卡主網口輸入異常時，另外三路信號按照優先級迅速替換，整個切換時間控制在微秒級別，確保顯示屏在顯示上不會出現任何異常現象。

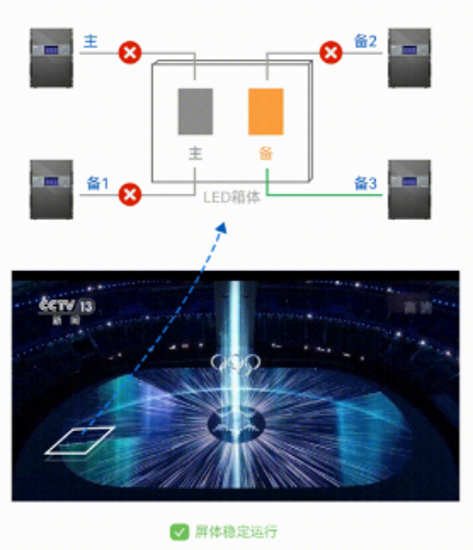

方案示意圖

在拼控端我們也采用多機備份，且采用主、備輸入源冗余備份及場景冗余設計，各路切換過程支持無縫無感切換，從而實現大規模復雜顯示系統的流暢、安全、可靠運行目標。

諾瓦通過極簡的16K拼控方案、像素級冗余熱備份方案、4機冗余16重備份方案，確保了超級地屏和現場所有顯示屏的穩定與精彩。

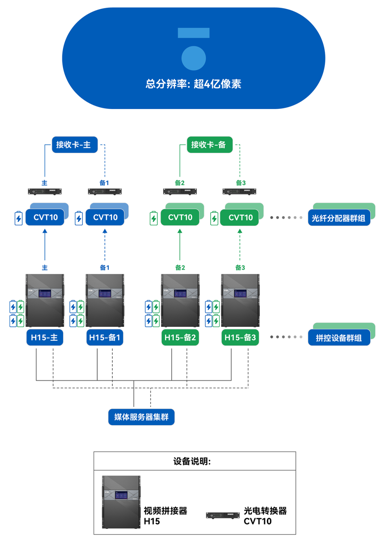

系統架構示意圖
四、研發階段雙清零以航天工程標準做系統

總導演張藝謀曾對冬奧開幕式項目總負責航天大道提出要求：你們負責成敗，我們負責精彩。而顯示屏的穩定與可靠，是開閉幕式成功與精彩的基礎。

為了確保顯示屏的穩定可靠，除了在短時間完成大量定制化需求與產品功能創新外，諾瓦以航天工程的超高標準要求自己，踐行航天大道的“技術清零、管理清零”雙清零標準，堅守雙清零五大原則，對于問題，堅持"定位準確、機理清楚、問題復現、措施有效、舉一反三"。

正是通過前期高標準化的充分測試，嚴苛的環境驗證，諾瓦方案在奧組委屏體第一次驗收中就獲得通過。
