｜文章介紹｜
Competitive mechanism between light extraction efficiency and sidewall passivated effect in the green micro-LEDs with varied thickness of Al2O3 layer
Youcai Deng(鄧有財(cái)), Denghai Li（李登海）, Yurong Dai, Zongmin Lin, Youqin Lin, Zongyuan Liu, Xinxing Chen, Hao-Chung Kuo, Zhong Chen, Shouqiang Lai(賴壽強(qiáng)) and Tingzhu Wu(吳挺竹)
通訊作者：
■ 賴壽強(qiáng)，廈門(mén)大學(xué)電子科學(xué)與技術(shù)學(xué)院
■ 吳挺竹，廈門(mén)大學(xué)電子科學(xué)與技術(shù)學(xué)院
DOI：
https://iopscience.iop.org/article/10.1088/1361-6528/adb852
研究背景：
基于氮化鎵的綠光微型發(fā)光二極管（Micro-LED）因其體積小、功耗低、亮度高以及在全彩顯示和可見(jiàn)光通信中的廣泛應(yīng)用而備受重視。然而，隨著芯片尺寸的微縮，側(cè)壁缺陷對(duì)Micro-LED性能的影響將變得更加顯著，非輻射復(fù)合占比的增加將嚴(yán)重影響Micro-LED的光輸出功率和外量子效率。為了解決這一問(wèn)題，研究人員提出了多種側(cè)壁處理和缺陷修復(fù)技術(shù)，其中原子層沉積（ALD）技術(shù)因其能夠精確控制薄膜厚度、均勻性和保形性而成為小尺寸Micro-LED側(cè)壁鈍化的有效手段。然而，隨著鈍化層厚度的增加，鈍化效果與光提取效率之間存在著一定的競(jìng)爭(zhēng)關(guān)系，為此，本研究在綠光Micro-LEDs上沉積了不同厚度的Al2O3鈍化層，對(duì)比研究了這些器件的性能，并揭示鈍化效應(yīng)與光提取效率之間的競(jìng)爭(zhēng)機(jī)制。
研究?jī)?nèi)容：

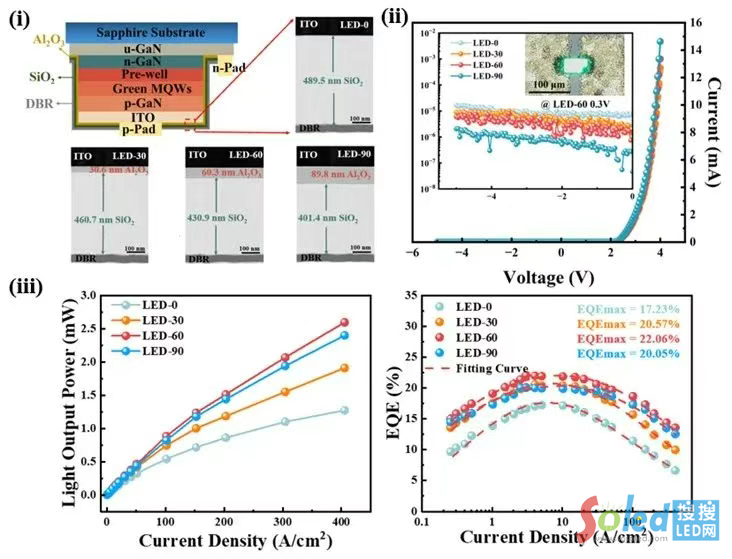

研究采用通過(guò)CBATCH Batch ALD（Xiamen Yunmao Technology Ltd., Co.）設(shè)備在綠光Micro-LED上制備了不同厚度的（0、30、60 和 90 nm）Al2O3鈍化層，并采用IS測(cè)試系統(tǒng)、電流源(Keithley 2400, Keith Inc.)對(duì)器件進(jìn)行了系統(tǒng)性分析：（1）其電流-電壓特性測(cè)試結(jié)果表明，ALD側(cè)壁鈍化層能夠有效降低了器件的漏電流，顯著提升了器件的電學(xué)性能；（2）通過(guò)采用ABC + f(n)模型對(duì)制備得到的綠光Micro-LEDs外量子效率進(jìn)行分析，探究了ALD鈍化層對(duì)缺陷密度和非輻射復(fù)合的影響情況；（3）研究還采用仿真模型探索了不同厚度Al2O3鈍化層的透射率變化規(guī)律，并闡明了鈍化層厚度對(duì)綠光Micro-LEDs光提取效率的影響。研究結(jié)果表明：隨著ALD鈍化層厚度的增大，其對(duì)綠光Micro-LEDs的鈍化效果逐漸增強(qiáng)，但其透射率的非線性變化將同時(shí)對(duì)器件的光提取效率產(chǎn)生影響，因此二者之間存在一定的競(jìng)爭(zhēng)關(guān)系，需綜合考慮鈍化效果對(duì)內(nèi)量子效率的影響、在測(cè)試的四種器件中，LED-60表現(xiàn)出最高的透射率，并實(shí)現(xiàn)了最高的外量子效率，該結(jié)果為鈍化層厚度的優(yōu)化提供了重要參考。

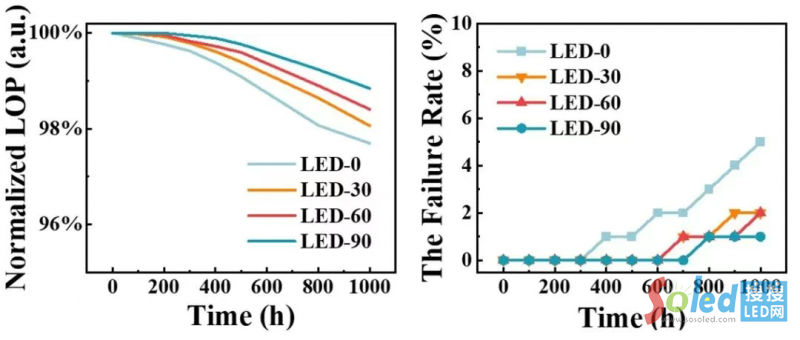

此外，研究還在85°C溫度、85%濕度條件下對(duì)器件進(jìn)行了老化測(cè)試，評(píng)估了不同厚度Al2O3鈍化層對(duì)綠光Micro-LEDs穩(wěn)定性的影響，結(jié)果表明：ALD鈍化層能夠顯著提高器件穩(wěn)定性、抑制器件性能退化。該結(jié)果為提高綠光Micro-LEDs的發(fā)光效率和可靠性提供了重要依據(jù)。
｜作者介紹｜
吳挺竹 教授
廈門(mén)大學(xué)
● 吳挺竹，廈門(mén)大學(xué)電子科學(xué)與技術(shù)學(xué)院教授、博士生導(dǎo)師，國(guó)家高層次青年人才計(jì)劃入選者，福建省杰出青年科學(xué)基金獲得者，福建省高層次人才，廈門(mén)市高層次留學(xué)人員，廈門(mén)市高層次人才，廈門(mén)大學(xué)2023年“我最喜愛(ài)的十位老師”之一，全球前2%頂尖科學(xué)家。近5年以第一/通訊作者在Opto-Electronic Advances、Small、Photonics Research、ACS Photonics、Optics Express等國(guó)際高水平期刊上發(fā)表學(xué)術(shù)論文逾50篇，其中2篇論文入選ESI高被引論文。
鄧有財(cái)
廈門(mén)大學(xué)
● 鄧有財(cái)，廈門(mén)大學(xué)在職博士生/泉州三安半導(dǎo)體氮化鎵部部長(zhǎng)，碩士畢業(yè)于臺(tái)灣元智大學(xué)，長(zhǎng)期從事mini/micro-LED、激光器等半導(dǎo)體光電器件的研究開(kāi)發(fā)工作。
期刊介紹
